一、功能特點及適用范圍：
PCV比例調節閥（Proportional Control Valve）智能測試系統（以下簡稱測試系統或PTS系統 PCV TEST SYSTEM）是各種規格型號的PCV比例調節電磁閥（以下簡稱PCV閥）的電氣特性（特性曲線、特征參數值）的在線測試、調整、成品檢驗的專用測試系統，主要功能特點如下：
1、自動測試并適時顯示PCV閥的壓力調節特性（即P1－P2 曲線）、流量特性 (即I－P2曲線)；
2、自動測試并適時顯示PCV閥產品技術條件規定的各項特征參數值；
3、對在線測試的各項特征參數值與該產品技術條件規定的標準參數一一對比，自動作出合格與否的識別和判定顯示；
4、對產品的各項性能參數、特性曲線均可適時在線檢測、分析、調整、對產品的組裝調試、改進提高和新產品開發試驗非常方便；
5、本測試系統從產品的裝夾到測試數據的存儲、打印、查詢均可全自動完成，亦可按“主菜單”提示選擇某一單項自動測試，操作靈活簡便，測試效率很高；
6、本測試系統設置有四種專用程控恒流電源：
① 純直流恒流源（標準型）；
② 直流迭加正弦波恒流源（神菱型）；
③ 全波整流脈沖恒流源（三國型）；
④ 直流脈沖恒流源適用于不同品種、規格型號PCV閥及不同測試工藝要求的測試、試驗；
7、本測試系統設置有產品技術標準文件庫和產品測試數據庫，可存儲10萬只產品(根據硬盤容量)的測試數據及曲線、編號、測試日期，為產品的生產、開發、技術、質量管理提供準確可靠的依據；
8、對產品技術標準的建立、修訂；對產品測試參數的設置、調整；對產品測試數據的查詢均采取了分級管理的技術措施，保證了產品測試的準確可靠；
9、本測試系統可根據需要預置間歇工藝老化或壽命試驗次數，到達設定值時即自動停止，并記錄顯示運行次數；
10、本測試系統適用于燃氣用具部件廠、整機廠對PCV閥的組裝、調試和質量檢測；也適用于國家各級燃氣用具質量監督檢測機構、教學、科研單位的產品質量檢測認證和新產品開發。
二、系統組成及聯接：

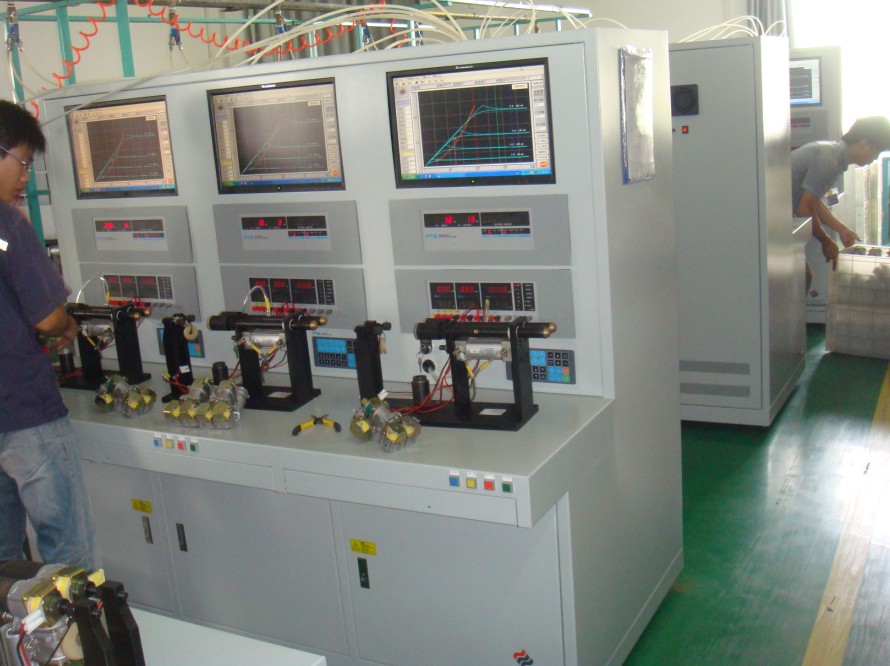

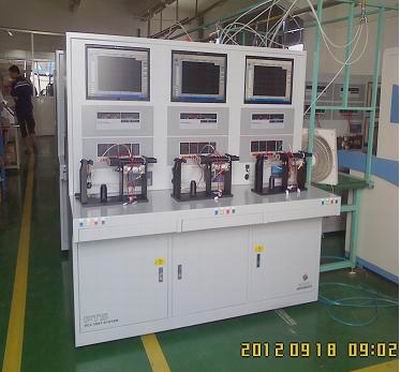

1、本測試系統的硬件系統由上位機（電腦主機、17”彩色顯示器、彩色噴墨打印機），下位機（PCV專用微機、PCV多功能程控恒流源），自動調壓機構、自動裝夾機構、專用測試氣源、管路及其貯氣、穩壓、過濾裝置等五部分組成。系統組成及聯接見下圖。總體結構為“工控臺”式，最大外形尺寸為168×128×80cm，上半部分為儀表屏（158×60×48cm），下半部分為測試工作臺。所有儀器、儀表均設置在儀表屏上，儀表屏正面布置如附圖一所示。 PC鍵盤、鼠標、PCV專用鍵盤、測試夾具等測試操作器具均布置在工作臺桌面上。自動調壓、自動裝夾及其管路系統、驅動/控制/檢測電路系統設置在平臺下面左邊柜內。所有儀器、儀表、執行機構間均采用專用線纜、專用接插件按編號一一對應聯接。

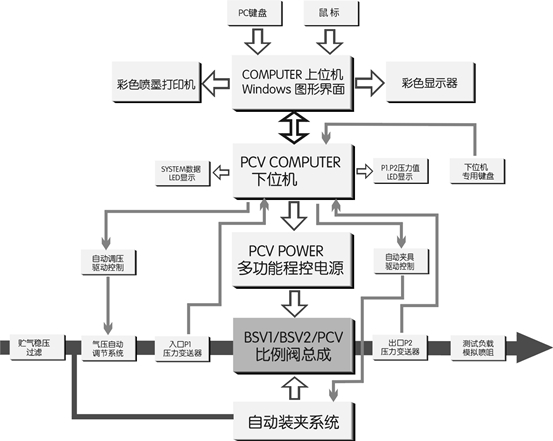

附圖：PTS測試系統框圖
2、本測試系統的軟件系統亦分為上位機、下位機兩部分。上位機軟件系統是在中文Window XP支持下的多窗口圖形界面專用測試系統；下位機軟件系統采用匯編程序編寫并已固化在芯片內部，因而速度更快，可靠性更高，下位機的所有程序可獨立運行，完成產品的各項性能測試及試驗，勿需上位機支持，這就保證了下位機獨立使用的靈活性。整個軟件系統主要包括以下幾個部分：①基礎軟件支持系統；②主體監控系統；③測試程序系統；④繪圖及顯示系統；⑤數據庫顯示系統；⑥測試標準維護及智能識別系統；⑦打印輸出系統；⑧雙向通訊及其他接口程序系統。
