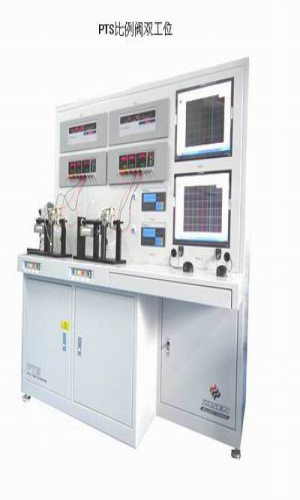

PCV比例調節閥（Proportional Control Valve）智能測試系統（以下簡稱測試系統或PTS系統 PCV TEST SYSTEM）是各種規格型號的PCV比例調節電磁閥（以下簡稱PCV閥）的電氣特性（特性曲線、特征參數值）的在線測試、調整、成品檢驗的專用測試系統。
一、功能特點：
1.自動測試并適時顯示PCV閥的壓力調節特性P2～P1曲線，流量調節特性P2～I曲線。
2.自動測試并適時顯示PCV
閥產品技術條件規定的各項特征參數指標。
3.對測試的各項特征參數指標自動進行合格與否的識別判定。
4.對產品的各項性能參數、特性曲線均能適時在線調整、檢測，以利產品的組裝調試、改進提高和新產品開發試驗。
5.從產品裝夾到各項測試結果的存儲、打印、查詢均可全自動完成 , 亦可按“主菜單”提示 ,
選擇某一項進行自動測試。
電磁閥接線端子部份采用手動插接方式（由甲方提供夾具）。
6.比例閥電源部分配備四種專用程控恒流源：①純直流恒流源(標準型)；②全波整流脈動恒流源(三國型)；③直流迭加
正弦恒流源(神菱型)；④直流脈沖。以利不同品種規格型號PCV閥及不同測試標準的測試、試驗。
7.電磁閥電源部分配備三種電流或電壓源：①純直流恒流源(標準型)，兩路獨立，可程程控或手動；②純直流恒流源
(0-110VDC 100mA)，兩路獨立，可程程控或手動；③50~230V
60W可調整流電壓源，可進行程控通斷控制。
一組輸出，可并接三個20W電磁閥。
8.設置產品技術標準文件庫和產品測試數據庫，可存儲10萬只PCV閥的測試數據及曲線、編號、日期等，為產品的生產、
開發、技術質量管理提供準確可靠的依據。可隨時重演指定編號PCV閥的測試過程。
9.對產品技術標準的建立、修定，對產品測試參數的設置調整，對產品測試數據的查詢等均可采取分級管理的技術措施，
以保證產品測試的準確可靠。
10.可預置間歇老化次數,到達后自動停止。
二、主要性能參數：
1.三組專用程控恒流源的特性：(以純直流恒流源定標)
① 額定輸出電流范圍：0～300mA
② 顯示控制精度：1mA
（注：三國全波整流型恒流源為5mA）
2.電磁閥高壓電壓源特性：
① 輸出電壓范圍：50～230V
（整流方式，具有程控通斷功能）
② 功率：60W
3.氣壓檢測調控特性：
① 檢測精度：±0.5% F.S
② 穩定度 ：±0.5% F.S
③ 溫度漂移：0.01～0.02% / ℃
F.S
④ 顯示控制精度(分辨率)：1Pa
⑤ 具備數字化校0 功能
4.產品特性參數測試顯示：
①壓力特性曲線(P2～P1)三組九段(Imin，Imon，Imax)
②流量特性曲線(P2～I)一組三段
③特征參數：按產品技術條件設置
5.測試速度：1～3min
(根據所設的測試點多少及設定的測試速度值而變化）
6.常規電氣參數：
①電壓適應范圍：220V±10% ,
50HZ±0.5HZ
②環境條件：環境溫度：10～35℃
相對濕度：≤80%
(溫度在25℃時）
大氣壓力：750mmHg
振動幅度：±0.2mm
其他：測試系統附近無強磁場；無酸、堿等腐蝕性氣體等影響。
③消耗功率：≤1000W
三、軟件系統組成：
上位機軟件系統是在中文
Window支持下的多窗口圖形界面專用測試系統，下位機軟件可在脫離上位機支持下獨立完成全部測試及試驗，
通過高速的通訊接口與上位機構成集散式系統，提高了整機的可靠性。整個軟件系統主要包括以下幾個部分：
1.基礎軟件支持系統 5. 數據庫管理系統
2.主體監控系統 6.
測試標準維護及智能識別系統
3.測試程序系統 7.
打印輸出系統
4.繪圖及顯示系統 8.
通訊及其他接口程序系統
